Lorsqu'une canalisation d'eau fuit, l'eau sous pression qui s'échappe par la fissure ou le joint défaillant produit des vibrations et des sons caractéristiques. Ces bruits, inaudibles à l'oreille nue, se propagent le long du tuyau et à travers le sol environnant.

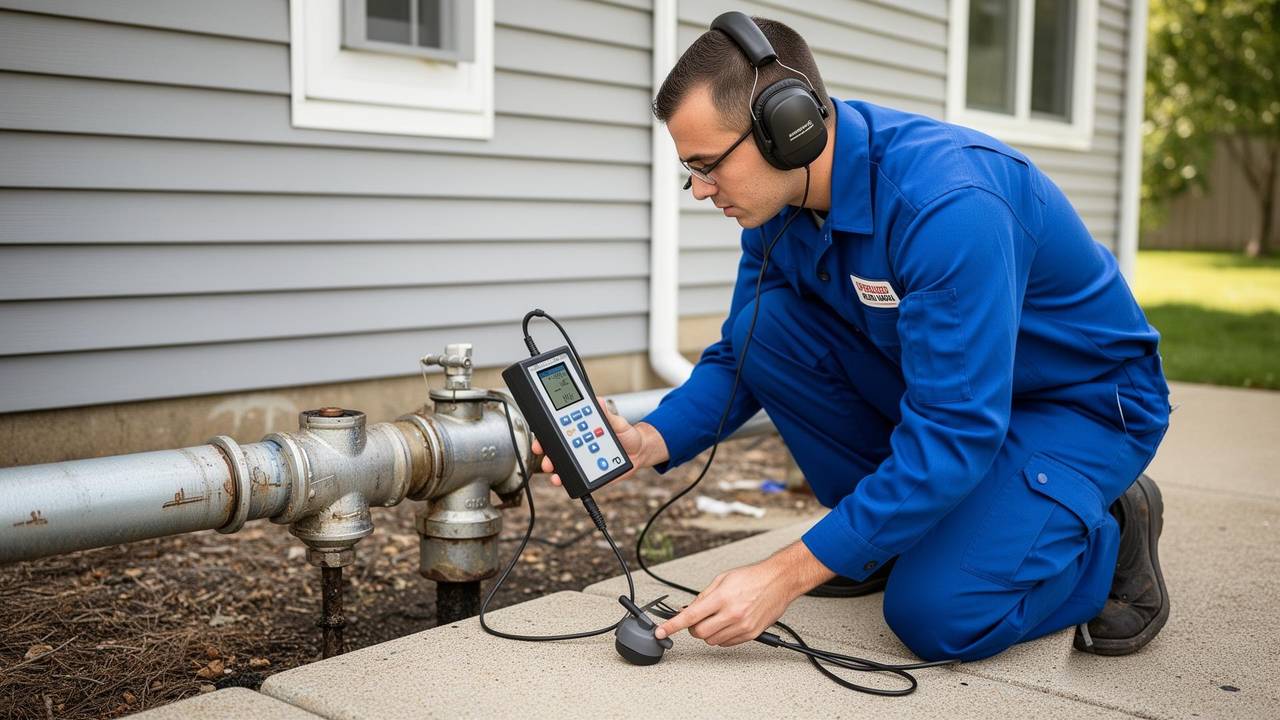

La détection électro-acoustique exploite ce phénomène en utilisant des capteurs ultra-sensibles capables d'amplifier et d'analyser ces vibrations sonores. Le technicien se déplace le long du tracé de la canalisation et identifie le point où l'intensité sonore est maximale, correspondant à l'emplacement exact de la fuite. Cette méthode, intégrée à l'arsenal des techniques professionnelles de détection de fuite, permet de localiser une fuite sans ouvrir le sol ni les murs.
Comment fonctionne la détection électro-acoustique
Le principe de la détection électro-acoustique repose sur la physique des ondes sonores. Lorsque l'eau s'échappe d'une canalisation sous pression à travers une fissure, un trou ou un joint défaillant, elle génère trois types de signaux :
Vibrations mécaniques
L'eau sous pression qui traverse l'ouverture de la fuite crée des vibrations qui se transmettent dans les parois de la canalisation et se propagent sur toute sa longueur.
Bruit caractéristique
Le frottement de l'eau contre les bords de la fissure produit un sifflement ou un chuintement spécifique, identifiable par des oreilles entraînées et un équipement adapté.
Ondes dans le sol
Les vibrations se transmettent également au sol environnant. Un capteur posé à la surface peut capter ces ondes et les amplifier pour analyse.
Le capteur acoustique amplifie ces sons et les restitue dans un casque d'écoute technique ou sur un écran d'analyse. En se déplaçant méthodiquement le long du tracé présumé de la canalisation, le technicien identifie le point où le signal est le plus fort : c'est le point de fuite. L'intensité sonore diminue progressivement à mesure qu'on s'en éloigne, permettant une localisation par convergence.
Le matériel utilisé pour l'écoute des fuites
La qualité du diagnostic dépend directement de la performance des équipements utilisés. Les professionnels de la recherche de fuite s'appuient sur un matériel de haute technologie :
Capteurs acoustiques (géophones)
Posés au sol ou contre les parois, ces capteurs piézoélectriques convertissent les vibrations mécaniques en signaux électriques. Leur sensibilité permet de capter des vibrations infimes, même à travers plusieurs centimètres de béton ou de terre.
Amplificateurs sonores
L'amplificateur augmente le signal capté par le capteur, tout en filtrant les bruits parasites (circulation, vent, appareils ménagers). Les modèles professionnels offrent des réglages de fréquence pour isoler le son spécifique de la fuite.
Casque d'écoute technique
Un casque anti-bruit spécialisé permet au technicien de se concentrer exclusivement sur le signal acoustique, en éliminant les interférences environnementales. L'écoute directe reste un outil essentiel pour un diagnostic précis.
Corrélateurs acoustiques
Le corrélateur est l'outil le plus sophistiqué. Il utilise deux capteurs placés de part et d'autre de la zone suspecte et calcule par corrélation mathématique la position exacte de la fuite entre les deux points de mesure. La précision peut atteindre quelques centimètres.
Dans quels cas utilise-t-on la détection électro-acoustique
Fuite sur canalisation enterrée
C'est le cas d'utilisation le plus fréquent de la détection acoustique. Lorsqu'une canalisation d'arrivée d'eau enterrée dans le jardin ou sous une allée fuit, le bruit de la fuite se propage dans le sol. Le technicien parcourt le tracé de la canalisation avec un géophone et identifie le point de bruit maximal. Cette technique est particulièrement efficace sur les canalisations métalliques (cuivre, acier, fonte) qui transmettent très bien les vibrations.
Fuite sur réseau d'eau sous pression
Plus la pression dans le réseau est élevée, plus le son généré par la fuite est intense et facilement identifiable. Les réseaux d'eau potable, alimentés par le réseau de distribution à une pression de 2 à 6 bars, sont particulièrement adaptés à cette technique. Même une micro-fuite produit un signal acoustique détectable lorsque la pression est suffisante.
Recherche de fuite sur réseau d'alimentation en eau
La détection acoustique est la méthode de référence pour les réseaux domestiques et collectifs d'alimentation en eau : colonnes montantes en copropriété, arrivées d'eau principales, réseaux de distribution intérieurs. Le corrélateur acoustique est particulièrement adapté aux réseaux linéaires dont le tracé est connu.
Les avantages de la détection électro-acoustique
Localisation précise
Le corrélateur acoustique permet d'identifier le point de fuite avec une précision de quelques centimètres, limitant l'ouverture nécessaire pour la réparation au strict minimum.
Méthode non destructive
Les capteurs sont simplement posés au sol ou contre les parois. Aucune perforation, aucun creusement, aucune dépose de revêtement n'est nécessaire pour le diagnostic.
Diagnostic rapide
Une canalisation de plusieurs dizaines de mètres peut être analysée en moins d'une heure. Le résultat est immédiat et le point de fuite est marqué sur place.
Adaptée aux réseaux enterrés
C'est la technique de référence pour les canalisations enterrées sous pression, là où les méthodes visuelles sont impossibles.
Les limites de la méthode
Malgré son efficacité reconnue, la détection électro-acoustique présente certaines limites dans des conditions spécifiques :
Faible pression dans le réseau
Si la pression dans la canalisation est trop basse (inférieure à 1,5 bar), le son généré par la fuite peut être trop faible pour être capté par les capteurs. Un test de mise en pression préalable peut être nécessaire.
Canalisations en matériaux plastiques
Les tuyaux en PER, PVC ou polyéthylène absorbent les vibrations au lieu de les transmettre. Le signal acoustique est atténué et la zone de détection est réduite. Le gaz traceur est alors souvent plus efficace.
Bruit environnemental
Les zones urbaines bruyantes (proximité d'une route, chantier, machines industrielles) peuvent parasiter le signal acoustique. Le technicien privilégie alors les interventions tôt le matin ou utilise des filtres de fréquence avancés.
Dans ces situations, d'autres techniques de détection prennent le relais pour garantir un diagnostic fiable.
Combinaison avec d'autres méthodes de détection
Pour les cas complexes, la détection électro-acoustique est souvent associée à d'autres techniques pour croiser les résultats et obtenir un diagnostic irréfutable :
Gaz traceur
En complément de l'écoute acoustique, le gaz traceur confirme la localisation de la fuite, notamment sur les canalisations plastiques où l'acoustique est moins efficace.
En savoir plusCaméra thermique
La thermographie révèle les zones humides en surface, tandis que l'acoustique identifie le point source en profondeur. Les deux méthodes se renforcent mutuellement.
En savoir plusInspection caméra
Après localisation acoustique, l'inspection par caméra endoscopique permet de visualiser directement l'intérieur de la canalisation et de confirmer l'état du réseau.
En savoir plusRecherche de fuite électro-acoustique en Île-de-France
GIC Detect Fuite dispose de l'ensemble du matériel d'écoute acoustique professionnel : géophones, amplificateurs, corrélateurs de dernière génération. Nos techniciens certifiés interviennent sur tous types de réseaux en Île-de-France.
Chaque intervention donne lieu à un rapport technique détaillé comprenant les relevés acoustiques, la localisation précise de la fuite et les préconisations de réparation. Ce rapport est exploitable par les assurances dans le cadre d'un dégât des eaux.
Diagnostic technique
Corrélateur acoustique haute précision
Matériel professionnel
Géophones + amplificateurs dernière génération
Intervention rapide
Prise en charge sous 24 à 48h, 7j/7
Questions fréquentes
La détection acoustique fonctionne-t-elle sur tous les types de canalisations ?
Elle est très efficace sur les canalisations métalliques (cuivre, acier, fonte). Sur les canalisations plastiques (PER, PVC), l'efficacité est réduite et le gaz traceur est souvent préféré.
Combien de temps dure une détection acoustique ?
Une intervention standard dure entre 1 et 2 heures selon la longueur du réseau. Le diagnostic est remis immédiatement après l'intervention.
La détection acoustique est-elle efficace pour les micro-fuites ?
Oui, les corrélateurs modernes détectent des fuites de très faible débit, à condition que la pression dans le réseau soit suffisante (supérieure à 1,5 bar).
